Ngăn xếp Frac là gì và tại sao chúng lại quan trọng đối với hoạt động hoàn thiện giếng hiện đại?

Các cụm Frac là cụm đầu giếng áp suất cao được sử dụng để kiểm soát và dẫn chất lỏng bẻ gãy thủy lực vào giếng - và chúng là bộ phận quan trọng nhất của thiết bị kiểm soát áp suất trong bất kỳ hoạt động fracking nào.

Trong ngành dầu khí, sự thành công và an toàn của công việc bẻ gãy thủy lực phụ thuộc rất nhiều vào tính toàn vẹn của thiết bị bề mặt. Trong số tất cả các thành phần có liên quan, ngăn xếp frac nổi bật là không thể thiếu. Cho dù bạn là kỹ sư đánh giá thiết bị hoàn thiện hay chuyên gia mua sắm so sánh các tổ hợp được xác định áp suất thì việc hiểu rõ các ngăn xếp phân đoạn - thiết kế, chức năng, xếp hạng và tiêu chí lựa chọn của chúng - là điều cần thiết.

Hướng dẫn này cung cấp cái nhìn toàn diện về cụm frac: chúng là gì, chúng hoạt động như thế nào, chúng khác với thiết bị đầu giếng truyền thống như thế nào và những yếu tố nào quyết định cấu hình cụm frac nào phù hợp cho một giếng nhất định.

Ngăn xếp Frac là gì?

A ngăn xếp là bộ phận kiểm soát áp suất đầu giếng chuyên dụng được lắp đặt trên bề mặt giếng dầu hoặc khí đốt dành riêng cho các hoạt động bẻ gãy thủy lực. Không giống như đầu giếng tiêu chuẩn, được thiết kế để sản xuất lâu dài, ống khói frac được thiết kế để chịu được áp suất cực cao và bùn mài mòn liên quan đến việc bơm chất lỏng bẻ gãy - thường là hỗn hợp nước, proppant và các chất phụ gia hóa học - đi sâu vào hệ tầng.

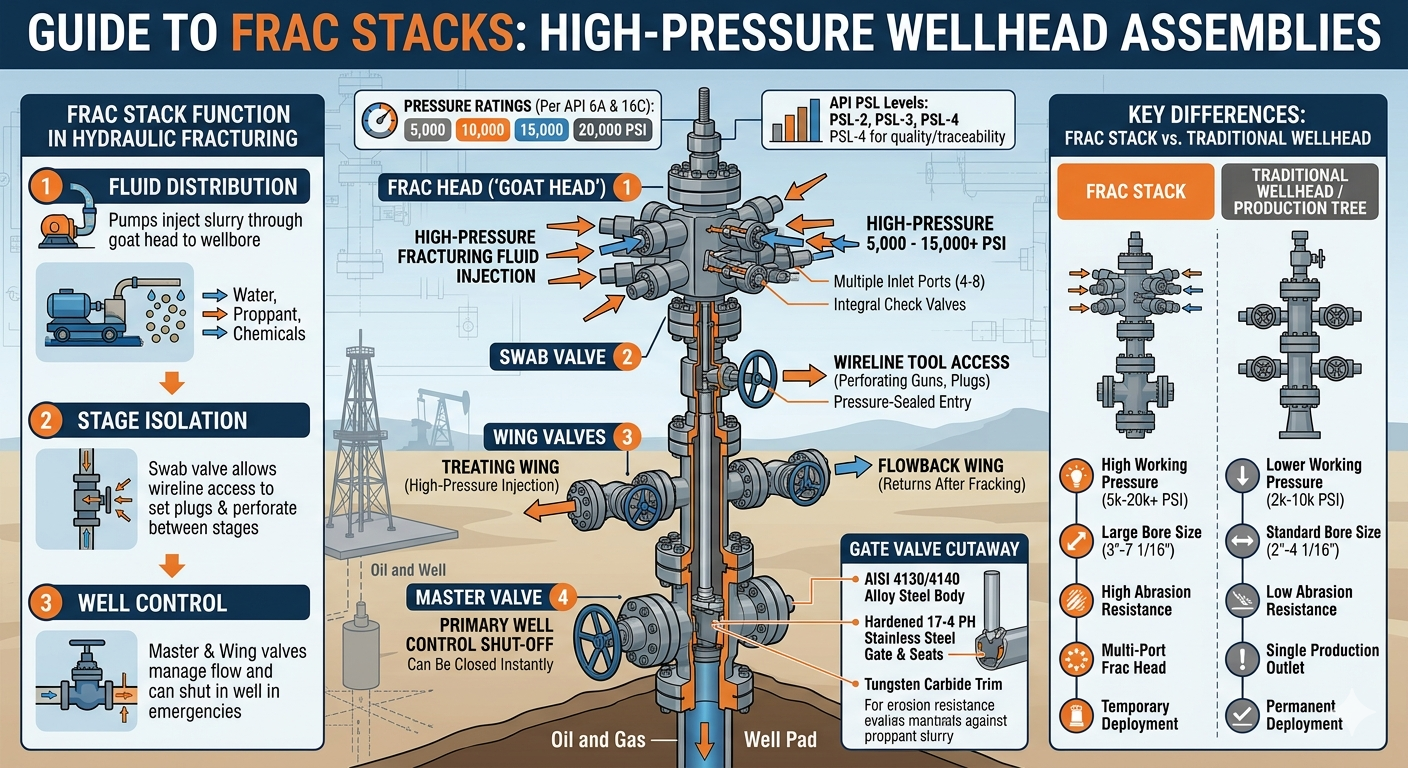

Về cốt lõi, một ngăn xếp frac thường bao gồm:

• Một van chủ - van ngắt chính ở chân ống khói
• Một van gạc — cho phép truy cập giếng khoan cho các công cụ hữu tuyến
• Van cánh - dòng chảy trực tiếp đến và đi từ các đường nứt
• Đầu frac (hoặc đầu dê) - ống góp phía trên nối nhiều đường sắt xử lý
• Kiểm tra van và đường tiêu diệt - để kiểm soát tốt và giảm áp lực khẩn cấp

Cùng với nhau, các bộ phận này cho phép đội bơm chất lỏng nứt gãy ở áp suất cực cao - thường là giữa 5.000 và 15.000 PSI , mặc dù các ứng dụng áp suất cực cao có thể vượt quá 20.000 PSI - với độ chính xác và an toàn.

Ngăn xếp Frac hoạt động như thế nào trong quá trình bẻ gãy thủy lực?

Ống frac đóng vai trò là giao diện chính giữa thiết bị bơm bề mặt áp suất cao và giếng khoan, kiểm soát việc phun chất lỏng trong mọi giai đoạn của chương trình bẻ gãy.

Khi công việc bẻ gãy thủy lực bắt đầu, máy bơm áp suất cao sẽ ép chất lỏng bẻ gãy thông qua việc xử lý các đường sắt nối với đầu frac. Đầu frac - thường được gọi là "đầu dê" do cấu hình nhiều cổng - phân phối đồng thời chất lỏng từ nhiều xe bơm vào giếng. Điều này cho phép người vận hành đạt được tốc độ phun cực cao (đôi khi vượt quá 100 thùng mỗi phút ) cần thiết để phá vỡ các thành tạo chặt chẽ.

Trong suốt quá trình hoạt động:

• các van chủ có thể đóng ngay lập tức để đóng giếng trong trường hợp khẩn cấp
• Van cánh được mở hoặc đóng để quản lý dòng chảy ngược và dây chuyền xử lý
• các van tăm bông cho phép nhập lại bằng các công cụ hữu tuyến giữa các giai đoạn
• Giết dòng cho phép người vận hành bơm chất lỏng tiêu diệt để lấy lại khả năng kiểm soát tốt nếu cần

Sau khi quá trình bẻ gãy hoàn tất, ngăn xếp frac có thể được gỡ bỏ và thay thế bằng cây sản xuất hoặc có thể tồn tại tạm thời trong quá trình vận hành dòng chảy ngược.

Ngăn xếp Frac so với đầu giếng truyền thống: Sự khác biệt chính

Các ngăn xếp Frac và cụm đầu giếng thông thường phục vụ các mục đích khác nhau và được xây dựng theo các tiêu chuẩn khác nhau. Bảng dưới đây tóm tắt những khác biệt quan trọng.

Bảng 1: So sánh giữa các cụm frac và cụm đầu giếng/cây sản xuất truyền thống qua các thông số vận hành chính.

Xếp hạng áp suất ngăn xếp Frac: Chúng có ý nghĩa gì?

Xếp hạng áp suất là thông số kỹ thuật quan trọng nhất khi lựa chọn ống khói - nó trực tiếp xác định liệu tổ hợp có thể chứa áp suất giếng và áp suất xử lý một cách an toàn hay không.

Ngăn xếp Frac được xếp hạng áp suất theo API 6A và API 16C tiêu chuẩn. Các lớp áp suất làm việc chung (WP) bao gồm:

• 5.000 PSI WP - thích hợp cho các thành tạo có áp suất thấp hơn, nông hơn
• 10.000 PSI WP - xếp hạng được triển khai rộng rãi nhất trong các hoạt động đá phiến lớn của Hoa Kỳ
• 15.000 PSI WP — được sử dụng trong các giếng sâu, áp suất cao như các mục tiêu sâu hơn của Lưu vực Permian
• 20.000 PSI WP - lớp mới nổi dành cho các thành tạo cực sâu hoặc cực chặt đòi hỏi áp lực xử lý cực cao

Điều quan trọng cần lưu ý là đánh giá áp suất làm việc của ngăn xếp frac phải bằng hoặc vượt quá áp suất xử lý bề mặt dự đoán tối đa (MASITP) cho công việc, bao gồm cả giới hạn an toàn. Các nhà khai thác thường áp dụng một Biên độ an toàn 10–15% trên MASITP đã tính toán khi chọn xếp hạng áp suất ống khói frac.

Sự không khớp — sử dụng ngăn xếp frac được đánh giá thấp — có thể dẫn đến sự cố nghiêm trọng hoặc hỏng thiết bị. Theo phân tích ngành, Sự cố đầu giếng liên quan đến áp suất vẫn là một trong những nguyên nhân hàng đầu gây thương tích nghiêm trọng trong quá trình hoàn thiện hoạt động, nhấn mạnh lý do tại sao việc lựa chọn xếp hạng thích hợp là không thể thương lượng.

Các thành phần chính của hội đồng ngăn xếp Frac

Mỗi thành phần trong hệ thống frac đóng một vai trò cụ thể trong việc duy trì khả năng kiểm soát giếng và định hướng chất lỏng nứt gãy.

1. Van chính

Van chính là tuyến phòng thủ đầu tiên trong việc kiểm soát giếng - nó có thể đóng hoàn toàn trong giếng chỉ bằng một thao tác. Điển hình là van cổng có lỗ khoan đầy đủ, nó được lắp đặt ngay phía trên ống ống vách hoặc đầu giếng. Trong quá trình vận hành bơm bình thường, van chính vẫn mở hoàn toàn để giảm thiểu sụt áp. Trong trường hợp khẩn cấp, nó có thể được đóng từ xa hoặc thủ công trong vòng vài giây.

2. Van gạc

Van gạc nằm phía trên van chính và cung cấp điểm tiếp cận kín bằng áp suất cho các dụng cụ đi dây, súng đục lỗ hoặc dụng cụ cài đặt phích cắm. Trong quá trình hoàn thiện plug-và-perf - kỹ thuật chiếm ưu thế trong hoạt động đá phiến của Hoa Kỳ - van gạc được sử dụng lặp đi lặp lại giữa các giai đoạn bẻ gãy để chạy các hoạt động đục lỗ và cài đặt nút chặn.

3. Van cánh (Xử lý và chảy ngược)

Van cánh mở rộng theo chiều ngang từ thân ống khói và kết nối với các đường ống sắt xử lý (để bơm) và các đường chảy ngược (để hồi lưu sau khi gãy). Một ngăn xếp frac điển hình có ít nhất hai van cánh - một cánh xử lý áp suất cao và một cánh chảy ngược áp suất thấp hơn. Van cánh áp suất cao trên tính năng ngăn xếp frac hiện đại trang trí cacbua vonfram để chống lại sự xói mòn từ bùn chứa đầy proppant.

4. Đầu Frac (Đầu Dê)

Đầu frac là thành phần trên cùng của ngăn xếp frac và là điểm kết nối chính cho nhiều đường dây sắt xử lý từ xe bơm. Một đầu frac thường có 4 đến 8 cổng đầu vào , cho phép nhiều máy bơm phun đồng thời. Khả năng phun song song này cho phép tốc độ dòng chảy cực cao cần thiết cho quá trình hoàn thiện nhiều giai đoạn hiện đại. Đầu frac cũng tích hợp các van kiểm tra tích hợp để ngăn dòng chảy ngược.

5. Van tiêu diệt và van kiểm tra

Đường tiêu diệt cung cấp một đường phụ để bơm chất lỏng nặng vào giếng nhằm lấy lại quyền kiểm soát trong trường hợp xảy ra sự cố kiểm soát giếng. Van một chiều được tích hợp trong toàn bộ hệ thống frac để ngăn chặn dòng chảy ngược của chất lỏng hoặc khí trong giếng vào đường ống bơm khi xử lý sụt áp.

Các loại ngăn xếp Frac: Cấu hình đơn, đôi và dây kéo

Các ngăn xếp Frac được triển khai theo một số cấu hình tùy thuộc vào thiết kế giếng, bố trí giàn khoan và mục tiêu vận hành.

Bảng 2: Các cấu hình ngăn xếp frac phổ biến, mô tả của chúng và các kịch bản ứng dụng tối ưu.

Việc áp dụng lỗi dây kéo và mô phỏng các kỹ thuật ở lưu vực Permian và các mỏ đá phiến lớn khác của Hoa Kỳ đã thúc đẩy sự đổi mới đáng kể trong thiết kế ngăn xếp frac. Trong hoạt động simul-frac, người vận hành đã báo cáo cải thiện hiệu suất hoàn thành 40–60% so với phương pháp bẻ gãy giếng đơn thông thường, giúp giảm đáng kể chi phí cho mỗi foot bên.

Lựa chọn vật liệu và khả năng chống mài mòn trong ngăn xếp Frac

Việc lựa chọn vật liệu là rất quan trọng vì các cụm frac tiếp xúc với bùn proppant có độ mài mòn cao - hư hỏng do mài mòn là một trong những nguyên nhân chính gây ra thời gian ngừng hoạt động và thay thế cụm frac.

Những cân nhắc về vật liệu chính bao gồm:

• Vật liệu thân và nắp ca-pô: Thép hợp kim AISI 4130/4140, được xử lý nhiệt để đáp ứng các yêu cầu API 6A PSL-3 hoặc PSL-4
• Trang trí ghế và cổng: Cacbua vonfram hoặc thép không gỉ 17-4 PH cứng để chống xói mòn trong dòng proppant tốc độ cao
• Con dấu: Chất bịt kín đàn hồi phải tương thích với hóa học chất lỏng nứt gãy, bao gồm hệ thống nước trơn có độ pH cao và chất lỏng kích thích gốc axit
• Môi trường dịch vụ chua (H₂S): Vật liệu tuân thủ NACE MR0175/ISO 15156 là bắt buộc khi có mặt hydro sunfua

Các nghiên cứu trong lĩnh vực thiết bị hoàn thiện cho thấy van cắt bằng cacbua vonfram thể hiện một cuộc sống phục vụ Dài hơn 3–5 lần so với các loại van được cắt bằng thép tiêu chuẩn trong các ứng dụng có nồng độ proppant cao, giảm đáng kể chi phí hoàn thiện tổng thể thông qua việc thay đổi thiết bị ít hơn.

Các tiêu chuẩn API quản lý thiết kế và thử nghiệm ngăn xếp Frac

Ngăn xếp Frac phải tuân thủ các tiêu chuẩn API được quốc tế công nhận — việc tuân thủ không phải là tùy chọn; đó là yêu cầu pháp lý và hợp đồng đối với hầu hết các hoạt động dầu khí.

• API 6A (Thiết bị đầu giếng và cây thông Noel): Quản lý việc thiết kế, vật liệu, thử nghiệm và đánh dấu các thành phần đầu giếng bao gồm cả các ống frac. Các cấp độ PSL-2, PSL-3 và PSL-4 xác định các yêu cầu về chất lượng và truy xuất nguồn gốc ngày càng khắt khe hơn.
• API 16C (Thiết bị bóp nghẹt và tiêu diệt): Áp dụng cho các bộ phận kiểm soát giếng áp suất cao bao gồm dây dẫn tiêu diệt và ống góp cuộn cảm thường được tích hợp với ngăn xếp frac.
• API 6FA/6FB (Thử lửa): Van ngăn xếp frac đã được thử lửa có thể được chỉ định trong môi trường có nguy cơ cháy cao.
• NACE MR0175: Yêu cầu về vật liệu cho các ứng dụng dịch vụ chua trong đó nồng độ H₂S vượt quá ngưỡng.

Đối với các giếng quan trọng và môi trường có nguy cơ cao, người vận hành thường chỉ định PSL-3 hoặc PSL-4 các ngăn xếp frac được xếp hạng, yêu cầu truy xuất nguồn gốc vật liệu đầy đủ, NDE bổ sung (kiểm tra không phá hủy) và thử nghiệm nghiệm thu tại nhà máy được chứng kiến (FAT).

Cách chọn ngăn xếp Frac phù hợp: Danh sách kiểm tra thực tế

Việc chọn nhóm phân đoạn chính xác đòi hỏi phải đánh giá một cách có hệ thống các điều kiện giếng, yêu cầu vận hành và nghĩa vụ pháp lý.

Bảng 3: Danh sách kiểm tra lựa chọn hệ thống phân đoạn thực tế bao gồm các thông số vận hành và kỹ thuật chính.

Bảo trì, kiểm tra và tuổi thọ của ngăn xếp Frac

Bảo trì đúng cách là điều cần thiết để đảm bảo các ống khói hoạt động đáng tin cậy - một van bị hỏng hoặc bị nổ trong quá trình bơm áp suất cao vừa gây nguy hiểm về an toàn vừa gây tốn kém cho việc ngừng hoạt động ngoài kế hoạch.

Các phương pháp hay nhất trong ngành để bảo trì ngăn xếp frac bao gồm:

• Kiểm tra áp lực trước khi làm việc: Tất cả các ngăn xếp frac phải được kiểm tra áp suất theo định mức áp suất làm việc (thường là kiểm tra áp suất thấp ở 250 PSI và kiểm tra áp suất làm việc đầy đủ) trước mỗi công việc.
• Kiểm tra sau khi làm việc: Van, chỗ ngồi và vòng đệm phải được kiểm tra sau mỗi công việc. Viền van và ghế cổng là những mặt hàng có độ mài mòn cao nhất.
• Khoảng thời gian tân trang đầy đủ: Nhiều nhà khai thác chỉ định việc tháo rời hoàn toàn và chứng nhận lại mỗi lần 12–18 tháng hoặc sau một số giờ làm việc xác định, tùy điều kiện nào đến trước.
• Tài liệu và truy xuất nguồn gốc: Hồ sơ bảo trì, chứng chỉ kiểm tra áp suất và tài liệu truy xuất nguồn gốc vật liệu phải đi kèm với tất cả các hệ thống phân đoạn tại các thị trường được quản lý.

Bỏ qua chu kỳ bảo trì là nguyên nhân hàng đầu gây ra lỗi hệ thống frac tại chỗ. Dữ liệu ngành cho thấy rằng các chương trình bảo trì phòng ngừa giúp giảm tới 70% các lỗi ngăn xếp frac ngoài dự kiến , mang lại sự tiết kiệm chi phí đáng kể trong suốt thời gian hoàn thành chương trình.

Những đổi mới trong công nghệ Frac Stack

Công nghệ ngăn xếp Frac tiếp tục phát triển nhanh chóng để hỗ trợ các chương trình hoàn thiện ngày càng tích cực mà các nhà khai thác đá phiến yêu cầu.

• Van dẫn động bằng điện và thủy lực: Các ngăn xếp frac được điều khiển từ xa cho phép người vận hành mở và đóng van từ một khoảng cách an toàn, giảm sự tiếp xúc của nhân viên trong quá trình vận hành áp suất cao.
• Giám sát áp suất tự động: Bộ chuyển đổi áp suất tích hợp và tích hợp SCADA thời gian thực cho phép giám sát liên tục tính toàn vẹn của ống phân nhánh trong quá trình bơm.
• 20.000 PSI-class systems: Khi các nhà khai thác nhắm đến các đội hình sâu hơn, chặt chẽ hơn, các ngăn xếp frac thế hệ tiếp theo được định mức tới 20.000 PSI đang được sử dụng rộng rãi hơn cho mục đích thương mại.
• Thiết kế nhỏ gọn và nhẹ: Các ngăn xếp frac mô-đun được thiết kế để lắp đặt và tháo dỡ nhanh chóng trên các khu vực có nhiều giếng giúp giảm tổng thời gian hoàn thành mỗi giếng.
• Khoan lỗ cắm frac tốc độ cao: Hệ thống ống cuộn và dòng chảy ngược tích hợp được ghép nối với các ngăn xếp frac đang cho phép khoan lỗ cắm nhanh hơn giữa các giai đoạn, hỗ trợ lịch trình hoàn thành tần suất cao.

Những đổi mới này hỗ trợ chung cho nỗ lực của ngành hướng tới hoàn thành nhanh hơn, hiệu quả hơn đồng thời giảm nguy cơ con người tiếp xúc với thiết bị áp suất cao.

Câu hỏi thường gặp về ngăn xếp Frac

Kết luận: Tại sao việc xếp chồng Frac lại quan trọng

Ngăn xếp Frac không phải là một mặt hàng hàng hóa — chúng là các tổ hợp được thiết kế chính xác, quan trọng về an toàn mà việc lựa chọn, bảo trì và vận hành chính xác sẽ ảnh hưởng trực tiếp đến an toàn giếng, hiệu quả hoàn thành và cuối cùng là tính kinh tế của mọi chương trình bẻ gãy thủy lực.

Từ việc lựa chọn cấp áp suất và kích thước lỗ khoan chính xác đến việc chỉ định cấp vật liệu phù hợp cho dịch vụ chua hoặc mài mòn, mọi quyết định trong cấu hình ống dẫn frac đều có những hậu quả về sau. Khi các chương trình hoàn thiện trở nên tích cực hơn - sâu hơn, dài hơn, áp suất xử lý cao hơn, nhiều giai đoạn trên mỗi giếng hơn - vai trò của các hệ thống frac được chứng nhận phù hợp, hiệu suất cao sẽ chỉ trở nên quan trọng hơn.

Các kỹ sư và chuyên gia mua sắm hiểu các nguyên tắc cơ bản về kỹ thuật của hệ thống frac sẽ có vị trí tốt hơn để đưa ra các quyết định cải thiện an toàn vận hành, giảm thời gian ngừng hoạt động của thiết bị và tối ưu hóa tổng chi phí hoàn thiện giếng.
